Печь отопления Бренеран

Автор статьи
Константин Корепов
АА

Содержание

Особенности эксплуатации дымоходных труб

При пользовании печью может возникнуть ряд вопросов, связанных с работой дымохода. Ниже даны ответы на самые распространенные.

Сколько служит дымоход?

Время эксплуатации зависит от материала дымоотвода, интенсивности пользования. Влияет так же, как часто и чем будет чистить хозяин свой Буллерьян.

Если удалять сажу, убирать конденсат, правильно нагружать систему, то стальные модели прослужат 5-7 лет, многослойные стальные трубы – 12-17 лет, керамические дымоходы – больше 40 лет, кирпичные – свыше полувека. Несоблюдение правил использования конструкции уменьшает эксплуатационный срок в три раза.

Отчего ветер попадает в дымоход?

Ветер задувает в трубу и мешает нормальному оттоку дыма тогда, когда были нарушены правила расчета и установки деталей печки:

  • Общая высота конструкции должна составлять три метра.
  • Над кровлей дымоход обязан возвышаться не менее чем на полметра.
  • Ввсе швы должны быть тщательно обработаны герметиком.

При несоблюдении этих правил ветер будет свободно «гулять» по трубе.

Почему появляется конденсат, как его избежать?

Вода не скапливается только в керамических и многослойных стальных дымоходах. В остальных случаях конденсата не избежать. Уменьшить его позволит дополнительная теплоизоляция, не допускающая перепадов температуры и образования «выпадения росы».

Если же уменьшить скопление воды не выходит, то надо отвод протирать вручную 1-2 раза в месяц. Длительное скопление воды опасно для дымохода – жидкость смешивается с веществами из дыма, разъедает стенки.

Почему скапливается сажа, как ее чистить?

При сжигании дров и другого твердого топлива появляется сажа. Паника не нужна – это нормальный процесс, просто нужна ежегодная чистка (1-2 раза в год).

Внимание: механически чистить ход запрещено, так как появятся царапины, что нарушит работу дымоотвода. Безопаснее очистить стены химическими средствами

Плохо, если наблюдается слишком быстрое образование сажи (когда чистка требуется уже через 2-3 месяца). Проблема может быть в:

  • нарушении герметичности,
  • слишком большой протяженности горизонтальных труб (не должна превышать 2 метра),
  • использовании некачественного топлива для печи.

Популярные производители

После того, как определитесь, из какого материала вам подходит для печи булерьян дымоход, то следующий этап – выбрать производителя. Лидерами являются восемь компаний. Рассмотрим особенности каждой из них.

  1. Schiedel. Эта немецкая фирма существует с 1946 года. Предлагает только два типа дымоходов для Булерьяна – стальные и керамические. Все модели подходят для многоквартирных домов, частных 1-2-этажных коттеджей. Также в ассортименте можно найти трубы для подводки к существующим кирпичным дымоотводам. Фирма дает тридцатилетнюю гарантию на свою продукцию.
  2. Bofill. Испанский производитель дымоходов, один из старейших на рынке (существует с 1892 года). Специализируется на трубах из нержавеющей стали AISI 304 и 316. Фирма гарантирует термическую и механическую прочность, все изделия проходят тестирования вибронагрузкой, испытания тепловым ударом. Дымоходы сохранят герметичность при нагреве печи до 700 градусов.
  3. Балтвент. Еще одна фирма, специализирующаяся на изготовлении печных дымоотводов из нержавейки (сэндвич с утеплителем). В каталоге есть модели для многоквартирных высотных домов, коттеджей, промышленных объектов. Производственный завод находится в Калининграде. Используемая производителем сталь — AISI 316L и AISI 304, считающиеся лучшими по антикоррозийным показателям, долговечности.
  4. Теплов и Сухов. Фирма предлагает трубы для Булерьянов из особого жаропрочного материала – стали с добавлением молибдена и титана. Такой дымоход выдерживает очень высокую температуру (до 1000 градусов), обеспечивает высокий КПД. В каталоге компании есть системы для печей жилых помещений, а также системы, подходящие промышленным залам.
  5. Jeremias. Немецкая фирма с главным заводом в Баварии. Дополнительные производственные предприятия находятся в США, Польше, России, Испании. Помимо стандартных стальных конструкций, предлагает клиентам устройства для коллективного подключения – установку дымоходов, к которым можно подводить сразу нескольких печей.
  6. Вулкан. Российская фирма, производящая двухконтурные сэндвичи, овальные стальные системы, упрощенные одностенные дымоходы. При производстве используется сталь разных моделей – AISI 321, 316 L, 310. Они отличаются по характеристикам и стоимости, поэтому клиенту могут легко подобрать вариант, подходящий по соотношению «цена-качество».
  7. Effe2. Итальянская фирма, производящая прочные керамические дымоходы. Особенность продукции Effe2 – небольшой вес в сравнении с керамикой от других фирм. Еще одна особенность – полная защита от конденсата и, как следствие, большой срок эксплуатации. Производитель дает 40 лет гарантии на свои дымоходы.
  8. Tona. Немецкая корпорация, делает только керамические дымоотводы, идеально подходящие для Булерьянов. Работает по запатентованной технологии, позволяющей получать материал, устойчивый к повышенному нагреву, имеющий небольшой вес. Продукция достаточно дорогая, но это компенсируется большим сроком службы. Производитель уверяет, что ремонт и замена дымохода для печек не понадобится минимум полвека.

Что понадобится, чтобы сделать конвекционную печь типа Бренеран

Для того чтобы получить по-настоящему надёжный и долговечный отопительный агрегат, его делают из толстого металла. Лучшим материалом считается жаростойкая котловая сталь, которую можно купить в специализированных конторах. Перед тем как приступить к работе, подготавливают:

  • стальной листовой прокат толщиной не менее 5 мм размером 1000х2000 мм;
  • лист жаростойкой стали толщиной 6 мм шириной 400 и длиной 700 мм;
  • небольшой отрезок стального листа толщиной 3–4 мм для изготовления задвижек;
  • стальную трубу Ø110 мм — 4 метра;
  • круглую толстостенную трубу Ø57 мм или профильную металлическую трубу толщиной от 4 мм и размерами не менее 60х60 мм — более 10 м;
  • трубку стальную Ø15 мм — 40 см;
  • кольца для дверцы, отрезанные от трубы Ø350 мм;
  • мощные петли для крепления загрузочного люка;
  • ручку с запирающим механизмом для дверцы;
  • отрезки стального прутка Ø8 мм для изготовления рычагов воздушной и дымовой заслонок;
  • асбестовый шнур.

Часто рачительные хозяева используют для изготовления деталей печи баллоны или металлические бочки, однако материалы, из которых они изготовлены, не всегда подходят для тех нужд, какие собираются удовлетворить с помощью такой самоделки.

Инструменты и приспособления, которые понадобятся в процессе изготовления канадской печи:

  • мощный трубогиб;
  • сварочный аппарат;
  • угловая шлифмашина (болгарка);
  • отрезной и зачистной диски;
  • электродрель и набор свёрл для работы по металлу;
  • молоток;
  • рулетка.

Детали точной конфигурации можно получить, раскраивая толстый металлический лист газовым резаком

Если есть возможность, то раскрой металлического листа лучше выполнять газовым резаком или другим специальным оборудованием. Во-первых, это позволит сэкономить не один отрезной диск для болгарки, а во-вторых, после газореза круглые корпусные детали потребуют лишь небольшой шлифовки кромок. Если же использовать угловую шлифмашину, то потребуется приложить немало усилий по превращению вырезанных с её помощью многоугольников в круги.

Что такое печь Булерьян

История говорит, что устройство разработали технологи, а предназначалось оно для передвижных бригад лесорубов. Печь Булерьян – это твердотопливное устройство конвекционного типа для автономного отопления. Печка Булерьян (bullerjan) производится в Германии. Существует и российский аналог – печь Бренеран (breneran). Функциональной разницы нет, их строение идентично. Есть вариации печи с варочной поверхностью для приготовления пищи, что делает её еще более комфортной для домашнего использования. Прибор пригоден для отопления жилых частных домов, бань, гаражей.

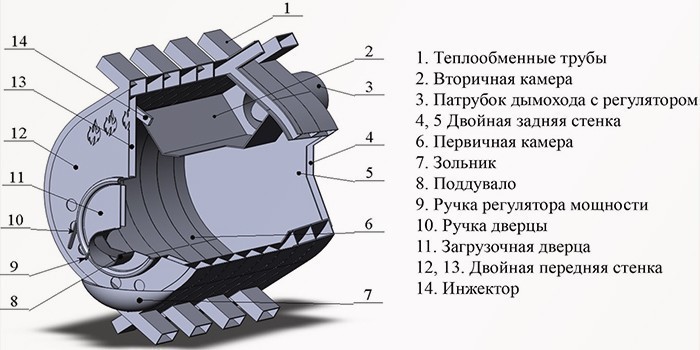

Устройство­

Широкая, герметичная дверь топки имеет поддувало (дроссель) для регулировки мощности. Камера имеет криволинейные стенки в которых на 2/3 диаметра размещены батареи труб (трубы могут быть круглыми, квадратными). Такое устройство Булерьяна обеспечивает высокую теплоотдачу в режиме тления. В нижней части топки расположен поддон в виде решетки из чугуна или стали. Верхняя перегородка имеет отверстия.

Пространство над верхней перегородкой – камера дожигания в режиме тления. Дымовые газы из этой полости выходят в горизонтальную зону дымохода — боров. Дымоход для булерьяна имеет шибер, он установлен там, где трубы заворачиваются вверх. Этим дымовым дросселем можно контролировать режим горения. Угар всегда вылетает через трубу и не попадает в помещение благодаря тому, что дроссель с шибером не способны перекрыть тягу.

Экономайзер калорифера находится над шибером. Этот вертикальный участок имеет хорошую теплоизоляцию, предназначен для догорания дымовых газов. В экономайзере газ вспыхивает и образовывает пробку – интенсивность пламени в топке утихает. Когда пробка остывает, проскакивает – горение вновь усиливается. Наличие экономайзера увеличивает КПД печки до 80%, без него этот показатель не превышает 65%. С помощью схем, чертежей можно изготовить печь из баллона самостоятельно.

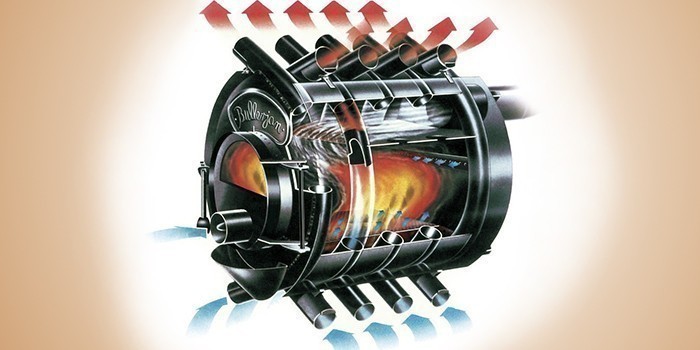

Принцип работы­

Печь способна функционировать в двух режимах: растопка и газификация. Принцип работы Булерьяна зависит непосредственно от режима. В первом режиме печь быстро разогревается до максимальной температуры с минимальным количеством топлива. Помещение протапливается быстро, ведь печь способна выдавать 4 кубометра горячего воздуха в минуту. В режиме газификации воздух прогревается равномерно, а твердое топливо тлеет. При этом закладывается максимальное количество топлива, а заслонка перекрывается до минимума. В таком режиме печь может работать до 12 часов.


Краткий обзор цен

Если говорить о настоящих немецких печах Bullerjan то там цена только стартует от 50 тыс. руб., а стоимость элитных моделей доходит до четверти миллиона. Однако из этой ситуации есть прекрасный выход, наши предприимчивые люди скопировали принцип работы Bullerjan и выпустили на рынок целую линейку печей под маркой «Бренеран».

Поверьте, если прикрыть логотип, то вы не отличите немецкую «буржуйку» от отечественного аналога, плюс качество наших аппаратов ничем не хуже немецкого, а главное, цена начинается от 12 600 руб.

Стоимость печей варьируется в зависимости от объема помещения, в котором планируется установка агрегата, а также от наличия побочных опций, к примеру, таких как варочная плита или водяной контур. Цены в статье актуальны летом 2017 года.

ФотоХарактеристики отечественного аналога Bullerjan
f2817621831ccd43eb33e8584c1b9d5e.png АОТ-06.

Самая ходовая модель, рассчитана на 100 м³, сварена из стали и стоит 14 100 руб.
Точно такая же модель, но без стеклянной вставки в дверцах стоит 12 600 руб.

  • Объем 200 м³ — 19 350 руб.;
  • Объем 400 м³ — 24 300 руб.;
  • Объем 600 м³ — 36 350 руб.;
  • Объем 1000 м³ — 44 850 руб.
143065f17d764acf76d46423972deb38.jpg АОТ-06 с жарочной поверхностью.

Модель, рассчитанная на помещения в 100 м³ с одной конфоркой, стоит 17 250 руб., под объем в 120 м³ с двумя конфорками стоит 18 750 руб.

6eac28ccde03982fda62640b78ec0d41.jpg Печь с водяным контуром «Акватен» от Бренеран.

  • Акватен 100 м³ — 18 900 руб.;
  • Акватен 200 м³ — 27 900 руб.;
  • Акватен 400 м³ — 32 350 руб.;
  • Акватен 600 м³ — 54 450 руб.;
  • Акватен 1000 м³ — 65 850 руб.
каменка для бани.

В этой модели сверху предусмотрена решетка, в которую закладываются камни. Цена на нее обычно колеблется в районе 14 300 руб.

При выборе в первую очередь смотрите на толщину металла печи, ни один уважающий себя производитель не поставит на корпус подобной конструкции железо тоньше 5 мм.

Как я модернизировал булерьян

Как я модернизировал булерьян
Как я модернизировал булерьян
Как я модернизировал булерьян
Как я модернизировал булерьян
Как я модернизировал булерьян

Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Чертежи
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Булерьян
Булерьян
Булерьян
Булерьян

Удачной работы!

Видео – печь булерьян своими руками

Как правильно установить дымоходную систему Булерьяна

Наружный монтаж дымохода

  • Отверстие в стене – до горючих материалов необходимо оставить противопожарный зазор не менее 5 см. Расстояние заполняют минеральным негорючим утеплителем. Зазор закрывают специальной накладкой. Противопожарные зазоры обязательны при прохождении трубы через стену, в доме из бруса или бревна.Вывод через деревянную стену должен располагаться как минимум в 1 м. от несущих конструкционных узлов. При необходимости допускается вывод дымохода через окно. В кирпичном доме необходимость в соблюдении зазоров отсутствует.
  • Расчет длины дымохода – чтобы обеспечить нормальную тягу и предотвратить задувание воздуха, суммарно труба должна быть не менее 3 метров в высоту.
  • Расчет сечения трубы – оптимальный диаметр высчитывается в соотношении 1 к 10. В сечении дымоход должен быть приблизительно в десять раз меньше объема топочной камеры. Дополнительные подсчеты выполняются в зависимости от производительности печи. Так, при теплоотдаче меньше 300 Гкал/час, диаметр сечения не должен быть больше 140*140 мм.
  • Труба крепится к стене дома с помощью специальных хомутов. При возвышении дымохода над кровлей более чем на два метра, устанавливают растяжки, позволяющие справиться с ветровой нагрузкой.

Подробная инструкция по установке прилагается к готовым комплектам труб, предназначенных для подключения к Булерьяну.


Внутридомовая установка дымоотвода

  • Делать длинный горизонтальный дымоход с целью обойти несущие балки нельзя. Максимальная длина трубы в горизонтальном положении не больше 3 м. Нижний горизонтальный участок трубы должен располагаться по уровню. Допускается отклонение от горизонта, но не более чем на 3°.
  • Обустройство разделки крыши. Температура на выходе из дымохода составляет более 300°С. Стенки утепленной трубы нагреваются до 50-70°С. Разделка крыши обеспечивает безопасные расстояния до горючих материалов. Проходка представляет собой деревянную конструкцию, обеспечивающую между трубой и кровельными материалами противопожарный зазор с расстоянием до 25 см.
  • Проход дымохода через деревянный потолок на второй этаж выполняется согласно тем же рекомендациям, что и в случае с кровельной разделкой.
  • Конденсат – порядок монтажа утепленной сэндвич системы дымохода для конвекционной отопительной печи Булерьян обеспечивает беспрепятственное стекание конденсата вниз. Установка осуществляется снизу вверх таким образом, чтобы зазоры были направлены вниз.
  • Наличие тяги – правильность установки дымохода внутри жилого помещения проверяется с помощью открытого пламени. В печи открывают заслонку и проверяют тягу с помощью зажженной спички. Пламя должно втягиваться внутрь топки.
  • Сечение трубы – подключать меньший диаметр дымохода, чем указано в технической документации, нельзя. Больший диаметр допускается. Для контроля над тягой используется шибер, устанавливаемый внутри дымохода.

В процессе эксплуатации, для увеличения тяги может потребоваться прочистить дымоход и удалить скопившийся конденсат.

Как подключить дымоход к печи Булерьян

Дополнительные функции дымоходной системы

Особенности эксплуатации дымоходных труб печей Булерьян

Сколько прослужит дымоход?

  1. Для керамических труб 40-50 лет.
  2. Сэндвич-труб до 20 лет.
  3. Обычных одностенных систем 10 лет.

Почему задувает ветер в дымоход?

  • Расстояние до 1,5 м – высота дымохода для Булерьян над коньком кровли должна быть не менее 0,5 м.
  • Отдаленность от 1,5 до 3 м – трубу поднимают, по крайней мере, вровень с коньком крыши.
  • Расстояние до 3 м – можно опустить дымоход на 10° от уровня конька.


Причины конденсата в трубе и как его избежать?

  1. Неправильный монтаж сэндвич труб.
  2. Если сделан дымоход не утепленным.
  3. Нарушение максимального расстояния трубы в горизонтальном положении.

Из-за чего образуется сажа и как её почистить?

  • Разрушение дымохода – если вовремя не очистить контур от нагара смолы, конденсат преобразуется в кислоту, способную разрушить герметичность системы дымоотведения.
  • Пожар – через разрушенный дымоход искра может попасть в здание и привести к пожару в помещении. Скопившийся нагар способен загореться, при этом выделяется большое количество тепловой энергии. При горении температура поднимается до 1000°С.
  • Наличие обратной тяги – накопление сажи приводит к образованию обратной тяги и снижению работоспособности системы.

Что нужно для Булерьяна

Для изготовления печи нужны:

  • Отрезки толстостенных труб диаметром не менее 60 мм. Брать меньшего диаметра не стоит: поток воздуха через них будет недостаточным.
  • Лист металла толщиной от 4 мм.
  • Небольшой отрезок толстостенной трубы диаметром 350 мм (из нее нарезаются кольца для изготовления дверцы) или лист металла для нарезания полос, которые потом нужно изогнуть.
  • Отрезок трубы диаметром 100-120 мм — для дымохода и небольшой кусок для изготовления корпуса дросселя на дверце.
  • Петли для крепления дверцы.
  • Ручка-запор для дверцы, ручка-рычаг для дросселя и заслонки-шибера.
  • Асбестовый шнур для уплотнения.

Из приспособлений — трубогиб и сварочный аппарат с расходными материалами (электродами).

Самый нормальный чертеж, который удалось найти представлен ниже. Но в нем указаны размеры для труб 50 мм. Это не самый лучший вариант (лучше если диаметр труб 60 мм). Но он может быть взят за основу.


Чертеж «Булерьяна» (кликните для увеличения картинки)

Чертеж «Булерьяна» (кликните для увеличения картинки)

Точные чертежи «фирменных» печей — коммерческая тайна. И найти их в свободном доступе нереально. Но тот чертеж «Булерьяна», который приведен, — уже неплохая основа.

Обшиваем каркас железом

Из листового металла (3 мм) нарезаем полоски стали размером 400х50 (18 шт.) и 350х50 (36 шт.). Ими мы обвариваем боковины нашего булерьяна. Следите за качеством работы — любая оставленная щель, это «лазейка» для дыма. В результате должна получиться своего рода шестиугольная труба, длиной в 900 мм и разделённая огнеотсекателем на две камеры в пропорции 1:3.

Займемся изготовлением передней и задней стенки нашей печи из того же листового металла, что и полоски для обшивки каркаса.

При помощи болгарки вырезаем два правильных шестиугольника со стороной в 40 см. В той детали, которая будет служить задней стенкой, в вершине одного из углов у нас будет отверстие под дымоход ∅ 85 мм, которое после примерки должно полностью находиться в камере меньшего размера — в камере догорания.

В передней пластине делаем отверстие по центру нижнего отсека в форме квадрата размерами 250х250 мм. Именно через него в топку будут подаваться дрова.

Когда технические отверстия вырезаны, обе заготовки привариваем на свои рабочие места.

Важно! Не забываем в процессе работы болгаркой зашлифовывать все сварочные швы. Во-первых, в дальнейшем во многих местах произвести шлифовку будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество

Как установить дымоход

На сегодняшний день существует всего три способа по установке дымохода для булерьяна. Первый и самый распространенный – это вывод дымохода горизонтально непосредственно через стену. При этом используется наружный дымоход, который расположен на внешней стороне стены. Используя этот метод появляется возможность проводить всего прокладку по внешней стороне здания, даже руками непрофессионала. Если покрытие керамическое, тогда при установке нужно использовать бетонное основание. А если выбор пал на оцинковку или сталь, тогда трубу дымохода необходимо будет очень хорошо утеплить.

Второй метод установки дымохода – это внутри здания. В этом случае можно столкнуться с некоторыми трудностями, поскольку нужно учесть потребность прохождения трубы через кровлю, плиты и другие покрытия. Поэтому необходимо будет воспользоваться услугами специалистов, которые своими руками смогут дополнительно установить гильзы и компенсатор для кольца.

Схема монтажа дымохода

Третий способ установки является самым экономичным, поскольку используется уже существующий дымоход, то есть старый. Однако, выбирая такой вариант нельзя будет сразу точно определить, что делать если будет дымить булерьян. Дело в том, что старая система дымохода может таить в себе неприятные сюрпризы, поскольку они были сделаны руками наших дедов, которые пользовались исключительно своими знаниями.

Выбрав подходящий для себя вариант не стоит забывать про утепление труб. Это необходимо обязательно сделать по таким причинам:

  • так снизится проявление конденсата;
  • теплый дымоход сможет обеспечить высококачественную тягу.

Булерьян – это отличный вариант для любого дома. Он сможет быстро и равномерно нагреть воздух, поэтому и выбор дымохода для него является крайне важным. Система отопления, сделанная своими руками, будет приносить удовольствие и комфорт много лет.

Устройство будущей печки

Печь Булерьян, называемая так же печью Бренеран – это твердотопливная обогревательная система, несложная в исполнении: её может собрать каждый, кто дружит с металлическим материалом и знает основные его свойства. Конечно работа с железом требует определенной аккуратности, в отличии от древесного и бетонного материалов.


Данный вид печи предполагает собой газогенераторный тип сжигания дров, то есть продукты сгорания выделяют пиролиз, который отправляется в камеру дожигания и вместе со вторичным воздухом полностью выгорает. Окончательный продукт сгорания отправляется через дымоход в открытый воздух, оставляя после себя конденсат.

Конструкция печи Булерьян состоит из нескольких частей:

  • Камера сгорания – самая просторная часть печи, работает как основная камера сжигания дров, которые укладываются на конвекционные трубы;
  • Камера дожигания – лист железа, который отделяет верхнюю четверть от общей камеры, в этой части догорают продукты горения;
  • Трубный конвектор – часть устройства, изготовленная из нескольких изогнутых труб, которые напрямую контактируют с продуктами горения (дрова, уголь, газы);
  • Дверца загрузки твердого топлива – с помощью этой части конструкции есть возможность загрузки дров, она же является регулятором количества поступаемого кислорода внутрь системы;
  • Дымоход – часть печи, отвечающая за сбор конденсата и выход окончательных продуктов сгорания за пределы системы.
  • Инжекторы – трубки, отвечающие за подачу вторичного воздуха;

Такое несложное устройство этой отопительной системы, сделало печь Булерьян очень популярной у любителей изготовления различных конструкций своими руками. Несложный принцип работы, легкость в изготовлении и эффективность системы так же способствовала широкому распространению этой печи.

Как правильно поставить Булерьян в доме

Нормы пожарной безопасности при установке Булерьяна

  • Котел устанавливается на твердое негорючее основание.
  • Стены, расположенные вблизи печи, обшиваются листами негорючего материала. Допускается несколько видов отделки: оштукатуривание, с последующей облицовкой кафелем, изоляция базальтовым утеплителем и последующая обшивка стальным листом.
  • Использовать печи типа Булерьян в городских квартирах возможно, только при соблюдении двух условий: дымоходная труба сделана в строгом соответствии с ППБ, раньше в здании уже использовалось печное отопление. Исключение составляют здания малой этажности.Для монтажа ТТ котла потребуется переоборудовать помещение под котельную и подключить к сооруженному дымоходу. Как показывает практика, оформить все необходимые документы при этом достаточно проблематично.
  • Вывод дымоходной трубы. Инструкция по эксплуатации печи прямо указывает, что дымоход не должен быть ниже 5 метров в высоту. При прохождении через плиты перекрытия или стены, соблюдают противопожарные разрывы. Труба хорошо утепляется. Подробнее о существующих нормах и выборе дымоходной трубы для твердотопливного котла Булерьян, читайте здесь.

Одной из главных проблем установки Булерьяна в жилом помещении является сильный нагрев корпуса печи. При прикосновении к поверхности, можно легко получить ожог. Потребуется обеспечить безопасность жильцов, установив защитный кожух или облицевав печь кирпичом.

Нужен ли фундамент для Булерьяна

Как развести тепло от Булерьяна по комнатам

  • Для лучшей тяги предусматриваются вентиляционные каналы небольшого диаметра.
  • Система воздуховодов от Булерьяна для обогрева отдельных помещений с помощью гофротруб, не должна иметь сужений П и U – образных участков. Рекомендуемая максимальная длина участка рукава не более 3 м.
  • Система отопления частного дома с помощью печки Булерьян посредством металлорукавов, хорошо утепляется. Увеличение тяговой силы достигается за счет установки вентиляторов, шум от работы которых составляет не менее 35 дБ.
  • Температура на выходе из конвекционных труб варьируется от 40 до 120°С (выставляется самостоятельно, с помощью регулятора). При прохождении труб через плиты перекрытия, стены, соблюдаются те же правила ППБ, как и для дымоходной трубы.

Можно ли обложить Булерьян кирпичом


  1. Обеспечить безопасную эксплуатацию.
  2. Выполнить оформление печи Булерьян в интерьере дома.
  • Размер подставки под печь, в зависимости от модели 25-30 см. Кладку из кирпича выполняют так, чтобы отверстие под топку приходилось приблизительно на 40-45 см от уровня пола.
  • Во время кладки оставляются конвекционные отверстия под забор и отвод нагретого воздуха.

Печи Булерьян и их устройство

Решение задачи пришло из Канады – страны, известной своим суровым климатом. Там постоянно царят поистине сибирские морозы, но закаленные канадцы не обращают на холода особого внимания. К тому же они изобрели печь Булерьян – это дровяная печь, позволяющая за считаные минуты прогреть помещение или здание большого размера. Сегодня Булерьян стала известной во всем мире. Она выпускается многими производителями, несмотря на наличие патента у одного немецкого производителя.

Печь Булерьян – это уникальное сочетание преимуществ классической буржуйки, пиролизного горения и конвекционного обогревателя. При этом сочетание получилось простым и очень эффективным. Фактически разработчики добавили к обычной буржуйке конвекционные трубки и умудрились сделать так, чтобы генерируемое тепло практически полностью уходило в воздуховоды, а не в дымоход.

Твердотопливная печь Булерьян состоит из следующих частей:

  • Камера сгорания – ее объем составляет примерно ¾ от всего внутреннего объема. Здесь происходит первоначальный розжиг горючего, когда Булерьян только запускается. И здесь же производится генерация продуктов пиролиза;
  • Камера дожигания – по своему объему она занимает примерно ¼ внутреннего пространства. Сюда, под действием тяги, попадают продукты пиролиза, которые воспламеняются и сгорают с образованием высокотемпературного пламени;
  • Инжекторы – небольшие трубки, по которым в камеру дожигания поступает атмосферный воздух, необходимы для сжигания продуктов пиролиза;
  • Конвекционные трубы – печка Булерьян является мощным конвектором, причем конвекция образуется за счет толстых металлических труб. Внутренняя часть этих труб контактирует непосредственного с горящими дровами и пламенем. Благодаря большой площади соприкосновения, они отбирают гигантское количество тепла, отправляя его в помещения в виде мощных конвекционных потоков;
  • Регуляторы – к ним относятся шиберная заслонка и дроссель на загрузочной дверце. Благодаря им в печи типа Булерьян поддерживается реакция пиролиза – регулирующие элементы ограничивают тягу и подачу кислорода. Одновременно с этим они отвечают за интенсивность горения и поддержание той или иной температуры;
  • Дымоход – самая простая часть, нередко оснащаемая емкостью для сбора конденсата. Через дымоход удаляются продукты сгорания.

Устройство печи Булерьян действительно очень простое. Самая важная ее часть – это топка, образуемая конвекционными трубами. Большая часть их площади открыта воздействию жара, чем достигается высокая эффективность агрегата.

Обычно дымоходы приобретаются или изготавливаются отдельно от самого Булерьяна. Мы рекомендуем обязательно оснастить дымоход сборником конденсата, построив его по Т-образной схеме с краником в нижней части.

Принцип работы Булерьяна до невозможности прост и хорошо иллюстрирован этой картинкой.

Булерьян – это печь-буржуйка из Канады, из страны с холодным климатом. А это значит, что она обладает высокой производительностью. Изначально такими печками пользовались лесорубы, отапливая ими свои домики – комфортная атмосфера в них достигалась за счет мощной конвекции, образующейся за счет большого количества тепла. Благодаря простейшей схеме, Булерьян может быть изготовлена самостоятельно, с использованием подсобных инструментов. Но давайте посмотрим, как работает данная печь.

Мнения покупателей

2fada5b78671b018bdd1f20cb6d5a960.png«На даче бываю не очень часто, а потому не стал платить за подключение к газопроводу, решил купить дровяную печку Бренеран, о чем не жалею. Недорогая и достаточно мощная для небольшой площади (у меня около 60 м2). Привезли, установили быстро, пришлось, правда, немного повозиться с дымоходом. После первого включения печи, как и писали в отзывах, в комнате появился неприятный запах, но позже таких проблем не было. Теперь, приехав перед выходными в холодный дом, разжигаю и меньше часа уходит на прогрев. Дальше перевожу его на режим газификации и два раза в сутки подкладываю дрова».

Владимир, Ярославль.

2fada5b78671b018bdd1f20cb6d5a960.png«Жить в экологичном деревянном доме и топить газом нелогично. Мы с мужем, прочитав отзывы о печи аква бренеран, купили модель АОТ-16, к которой заказали кожух. Получилось довольно стильно и оригинально. Легко подключили к трубам водяного отопления, закладки топлива хватает на 6–7 часов. Устраивает, что бросать в печь можно практически все, муж даже поломанную мебель использовал. Главное, чтобы древесина была сухая, а то конденсат прямо льется по дымоходу. Пришлось подкладывать баночку. Считаю недостатком, что в конструкции Бренерана сразу не предусмотрена емкость для сбора влаги».

Людмила, Смоленск.

8c17f7c819744c4f735c635889a5c497.png«Люблю париться, баньку построил и поставил каменку. По отзывам она наиболее соответствовала моим пожеланиям, а цены на банные печи фирмы Бренеран оказались вполне доступными. Компактные размеры позволили установить ее в углу. На мои 6,5 м2 площади хватает одной полной закладки, чтобы без спеха попариться. Температуру нагоняет до 100 ºС достаточно быстро — чуть больше чем за час. Пользуюсь почти 2 года. За все время проблем не было».

Олег Михайлов, Белгород.

2fada5b78671b018bdd1f20cb6d5a960.png«В сарайчике устроил мастерскую, заказов прилично, потому прошлым летом решил поставить печь, чтобы и зимой было комфортно работать. Купил компактную Бренеран за 9 000 рублей. Пришлось со всех сторон обложить ее железными листами, так как работаю с деревом и боюсь пожара. В первое время собиралось много сажи в дымоходе, приходилось чуть ли не каждую неделю чистить трубу. Когда начал вбрасывать сухие дрова, стало значительно лучше. Пробовал жечь опилки. Горят хорошо, но расходуются слишком быстро».

Александр Белинский, Саратов.

2fada5b78671b018bdd1f20cb6d5a960.png«Дымоход для Бренерана делал согласно инструкции к печи, благо, в ней подробно указаны и диаметры труб, и желательные размеры. Еще осенью обкатал, функционировала без сбоев. При самостоятельном монтаже лучше сделать дымоход немного выше: у меня при определенном направлении ветра пропадает тяга в печи и появляется дым. Когда потеплеет, придется удлинить. К тому же, по трубе временами течет черный конденсат с неприятным запахом, по отзывам специалистов, это связано с недостаточной теплоизоляцией труб. Зато все деревянные отходы от моего производства пошли в дело. В общем, как для дома, не знаю, а для подсобки печь что надо».

Игорь, Москва.

2fada5b78671b018bdd1f20cb6d5a960.png«Приобрел Бренеран с водяным контуром в 2013 г. На третьем сезоне использования начались проблемы, а именно — он начал течь изнутри. Сперва один отвод пришлось вскрывать, т.к течь была внутри топки, потом с другой стороны такая же проблема. Не понятно только, как трубы могли прогореть, если в них вода. Но металл истончился в одних и тех же местах на разных трубах? срок эксплуатации очень маленький».

Александр, Санкт-Петербург.

+Добавить отзыв

Заполните, пожалуйста, форму

Отправить

Модельный ряд

Изготовителем предлагается оборудование нескольких направлений, отличающееся конструктивными особенностями, но использующее общий принцип дополнительной конвекции, позволяющий, по отзывам владельцев, сэкономить до 50 % дров:

1. Газогенераторные печи — это базовый вариант продукции Бренеран. Выпускаются как простые, так и с варочной плитой, дополнительно предоставляющие возможность приготовления пищи.


2. Оборудование для бани может применяться как в режиме сауны, так и для создания влажного пара. Отличается наличием отсека, в который укладываются специальные камни, массой от 100 до 160 кг, а технические характеристики печей для бани Бренеран предусматривают использование в парной, объемом от 15 до 25 м3. Модели выпускаются как в обычном металлическом корпусе, так и в решетке или облицовке.


3. для водяного отопления предлагаются печи Аква или Акватэн, обеспечивающие обогрев за счет циркуляции нагретого теплоносителя. Бренеран подключается к содержащим его трубам, вода нагревается между двойными стенками печи и подается в радиаторы.


4. Камины работают на твердом сухом топливе, имеют стильный дизайн и могут устанавливаться в коттеджах или квартирах.

Как работает печь Булерьян

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

32eb4c1ceb382fc24b4d4c4d646b2328.jpgПринцип работы печи Булерьян

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

55b099fd3430964add0269d883868474.jpgСхема печи Булерьян

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Установка Булерьяна

При установке нужно выдерживать расстояния до стен, которые рекомендованы пожарной охраной. Примеры защиты стен и расстояние до печи в зависимости от материала:

  • деревянные неоштукатуренные — не менее 1000 мм;
  • слой теплоизолятора 7 мм, а сверху металл 1 мм — расстояние 500 мм;
  • негорючая штукатурка слоем 25 мм и керамическая плитка — 700 мм;
  • одинарная кирпичная кладка (55 мм) — 500 мм;
  • двойная кирпичная кладка (110 мм) — 300 мм;
  • щит из двух листов металла толщиной 1 мм, собранный при помощи негорючих вставок, расстояние между листами 30 мм; конструкция крепится на защищенную слоем теплоизоляции стену — расстояние до стен 300 мм.

Печь Bulerjan должна устанавливаться на негорючем основании. Это может быть четыре ряда кирпичей, уложенных плашмя. В качестве раствора используют глиняную смесь. Размеры основания — на 30 см больше параметров печи в любую строну. Для экономии кирпичей в двух нижних рядах можно оставлять пустоты.  Другой тип негорючего основания — металлическая  подставка под «Булерьян» из труб. Ее высота 150-300 мм. При любом способе установки на горючем полу перед печью должен лежать металлический лист его размеры: ширина 500 мм, длинна 700 мм.


Правила установки «Булерьянов» на горючем полу

При установке печи «Булерьян»  своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (за исключением того, что он весь должен быть заизолирован, но это не требование пожарников, а технологические нюансы)

труба дымохода может быть:

  • Кирпичной. Толщина стенки 120 мм.
  • Бетонной со стенкой 60 мм.
  • Металлической (в том числе и сэндвич).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота — 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — выше 5 м, сечением от 150 мм. Дымоход нужно делать герметичным, стыки заделывать термостойким герметиком.


Разрешены оба вида вывода дымохода: через кровлю или в стену

Разрешены оба способа выведения дымохода — через стену и перекрытие. Вывод в стену реализуется проще, особенно при наличии нескольких этажей. При выводе через потолок, требуется оборудовать через перекрытие и кровлю с соблюдением всех противопожарных мер. Высота  дымохода над коньком — не менее 0,5 м.

Как видите, в установке нет чрезмерных требований: подготовили место, соорудили герметичный утепленный дымоход и можно проводить первую топку. Так что установка печи «булерьян» своими руками — дело возможное.

Разновидности

Производители на выбор покупателя предоставляет несколько вариантов своих печей. Параметры у всех разные и нужно грамотно выбирать тип для своего дома.

Газогенераторные

Это очень простое оборудование, доступное для большинства людей. Устройство стандартное. Печь проста в эксплуатации. Дополнительно можно заказать плоскую варочную плиту, располагающуюся сверху. На ней готовят пищу.

Стоимость оборудования колеблется от 10000 до 30000 рублей. Имеется несколько моделей:

  1. АОТ-6. С помощью такой печи подогревать можно 100 кубических метров. Мощность — 6 кВт. Вес — 56 кг.
  2. АОТ-8. Мощность — 8 кВт, вес — 56 кг. Способна разогреть 150 кубических метров.
  3. АОТ-16. Мощность оборудования — 27 кВт. К недостаткам относят большой вес в 200 кг. Но с помощью такой печи удастся обогреть свыше 600 кубических метров в помещении.

44606e82f9d69829fb818a3a27d0078e.jpgГазогенераторная печь длительного горения Бренеран АОТ-16

Для бани и сауны

Эта модель отличается от других вариантов наличием поддона, куда кладутся камни, располагающихся сверху. С помощью этого нюанса, будет образовываться пар.

банная печь бренеран используется для обогрева помещения в 25 кубических метров. Печь имеет металлический корпус и оснащается облицовочным материалом. Стоимость — 16000 рублей.

Имеется несколько разновидностей:

AОТ-8 с на 8 кВт и стокилограммовым весом. Диаметр дымохода — 12 см (этот параметр стандартный). Прогревает помещение в 15 кубических метров.

АОТ-12 – модель более мощная и справляется с 25 кубическими метрами помещения. Мощность печи для бани Бренеран составляет 12 кВт. Вес — 120 кг.

Для водяного отопления

Печи «Акватэн» или «Аква» используют водяной контур для обогрева дома. Потребуется подключение к водяному отоплению, проходящему по помещению, которое необходимо обогреть.

Вода будет перемещаться по трубам около горячих стенок корпуса. В результате она нагреется и начнет передавать тепло в радиатор. В результате температура получается в 90 градусов.

В печи установлен напорный коллектор, позволяющий поднимать воду на расстояние 8 метров в высоту. Стоимость печи — от 25000 до 55000 рублей.

Различаются три варианта модели печи Бренеран с водяным контуром:

АОТ-16 Аква с мощностью в 27 кВт. Вес — 200 кг. Справляется с 600 кубическими метрами.

АОТ-11 – печь Бренеран Акватэн. Мощность — 11 кВт. Радиус действия — 200 кубических метров. Вес — 150 кг.

719dea094468f04ba6e85041d530339d.jpgОтопительная печь Бренеран АОТ-11

АОТ-19 Акватэн. Это оборудование предназначено на качественный обогрев 1000 кубических метров. Мощность составляет 19 кВт, вес — 350 кг.

Камины относят к отдельной разновидности Бренеран. Имеют красивый дизайн, а потому устанавливаются в спальнях и гостиных не только для обогрева, но и для декоративных целей.

Конструктивные особенности и принцип действия

При разработке бренарана канадские специалисты воспользовались давно известной конструкцией конвекционного котла длительного горения, именуемого калориферной печью. Благодаря увеличению топочной дверцы появилась возможность загрузки не только колотых поленьев, но и частей корневищ, а также чурбаков большого размера. Новая форма поддувала — в виде патрубка, врезанного в загрузочный люк, позволила отказаться от двухдверной схемы. Для регулировки количества воздуха, необходимого для горения топлива, внутри поддувала установили дроссель — круглую заслонку поворотного типа. Выведенный наружу рычаг управления дросселем позволяет при необходимости уменьшить или увеличить приток воздуха, тем самым управляя мощностью булерьяна.


Конструкция булерьяна

Топка отопительного агрегата представляет собой металлический цилиндр, с двух сторон которого через одинаковые промежутки врезаны трубчатые металлические теплообменники, изогнутые в виде колен. Благодаря тому, что две трети диаметра труб утоплены в тело печи и находятся в зоне горения, воздух получает до 70% тепла, которое выделяется при сжигании дров. Оставшиеся килокалории нагревают тело печки и впоследствии также расходуются на обогрев помещения. Благодаря такому распределению корпус булерьяна обычно нагревается всего до 60–65 °С, тогда как воздух, который выходит из конвекционных каналов, имеет температуру более 100 °С. Надо сказать, что именно высокая скорость нагрева обеспечивает активное засасывание холодных воздушных масс в нижней части трубчатых теплообменников и их выброс из верхних проёмов калорифера.

Топочное пространство внутри прибора разделяется на три камеры. В нижней части печи на высоте до ¼ диаметра корпуса устанавливается металлический под или съёмная колосниковая решётка. Можно обойтись и без этих элементов, однако с ними будет проще разжигать печь и удалять золу. Под сводом топки, на таком же расстоянии от корпуса, как и под, вваривается перфорированный металлический лист, который на четверть длины булерьяна не доходит до загрузочного люка. Верхняя камера предназначена для дожигания летучих соединений, которые выделяются при работе агрегата в режиме газогенератора.


Быстрый нагрев воздуха обеспечивают конвекционные теплообменники, составляющие остов печи

Отвод продуктов сгорания происходит через отверстие, которое находится в камере дожига, со стороны задней стенки агрегата. В начале дымового канала смонтирована заслонка с вырезанным 90-градусным сектором. Кроме того, вокруг шибера (металлическая пластинка, регулирующая дымоходную тягу) имеется зазор не менее 10–15% диаметра дымохода. Такая конструкция даёт возможность выставить правильную тягу и вместе с тем не позволяет угарному газу попасть в помещение, даже если во время интенсивного газообразования будет полностью перекрыт дымовой канал.

К дымоходу буллера предъявляются повышенные требования

От выходного проёма отходит горизонтальный участок дымохода, предназначенный для снижения температуры продуктов горения, а далее устанавливается колено, которое направляет трубу вертикально. Здесь у «настоящих» агрегатов, выпускаемых компанией Bulerjan, устанавливается устройство для пиролизного сжигания газов, именуемое экономайзером. Дымовая труба должна быть достаточно высокой для получения качественной тяги и утеплённой, чтобы не давать продуктам сгорания остывать сверх меры. При невыполнении этого требования, а также при использовании топлива с повышенным содержанием влаги температура в камере дожигания будет снижена, вследствие чего в дымовых газах растёт содержание дёгтя и других небезопасных углеродных соединений.

Разновидности с фото и география использования булерьяна

Для того чтобы понимать отличие между булерьяном, бренераном, буллером, печью Бутакова и другими видами конвекционных печей, подробнее разберёмся во всех нюансах. Прежде всего, отметим, что «Булерьян» — это бренд немецкой компании Bulerjan, который занимается выпуском супер-буржуек. Нередко печи этого типа называют более коротким словом буллер. «Бренеран» — такие же агрегаты, но выпускаемые отечественными заводами по лицензии. Разработанная в России профессором Бутаковым печь по принципу действия очень схожа с первоначальной конструкцией, однако имеет некоторые отличия:

  • утопленные в корпус конвекционные теплообменники;
  • кубическая форма корпуса вместо цилиндрической;
  • применение зольника и колосниковой решётки;
  • плоская платформа в верхней части корпуса для подогревания еды.

На самом деле применение колосниковой решётки в газогенераторном агрегате излишне, поскольку интенсивное горение дров предполагается лишь в первые минуты после розжига. К тому же непонятно её предназначение, учитывая, что она находится ниже уровня поддувала. Есть сомнения и в эффективности площадки для установки кастрюли или чайника. При выходе на рабочий режим температура булерьяна редко достигает даже 75 °С, поэтому для разогрева пищи потребуется немало времени.


печь бутакова представляет собой модернизированный булерьян

Несмотря на то что отопительный прибор изначально разрабатывался как печь с воздушным теплообменником, некоторые умельцы закольцовывают конвекционные каналы, подключив их к водяной системе отопления. Получившийся аквабуллер, конечно же, имеет право на существование, однако целесообразность такого решения сомнительна. Во-первых, теплоёмкость воздушной среды в 800 раз меньше, чем у воды, поэтому печь, рассчитанная на конвекцию, в условиях жидкостного теплообмена будет работать с пониженным КПД. Во-вторых, даже если бренеран взять в качестве агрегата длительного горения, то это тоже нерационально, поскольку существуют более подходящие специализированные конструкции твердотопливных котлов, использующих пиролиз. Несмотря на это аквабуллеры нашли своё место в линейке агрегатов, представляющих собой модернизированный булерьян.


Водяная рубашка превращает конвекционную печь в водогреющий котёл, который называют аквабуллером

Чтобы дольше сохранить тепло от буржуйки, владельцы используют различные теплоаккумулирующие приспособления, которые устанавливаются на конвекционные трубы. Кроме того, булерьяны нередко облачают в кирпичную кладку, получая некое подобие камина с отверстиями для выхода тёплого воздуха по бокам. Такой вариант неплохо выглядит в дачном домике. Если верить владельцам, симбиоз буллера с кирпичной печкой позволяет сохранять тепло в помещении до 8 часов, чего вполне достаточно для комфортного проживания в зимнее время.

Несмотря на то что изначально калориферная печь разрабатывалась для бытового использования, в настоящее время булерьян широко используется во всех сферах хозяйственной деятельности:

  • для отопления дач и загородных домов, в том числе деревянных;
  • в производственных цехах;
  • для обогрева подсобных помещений;
  • в гаражах и мастерских;
  • в банях и саунах;
  • для поддержания необходимой температуры в теплицах;
  • в качестве отопительных агрегатов загородных кафе и ресторанов;
  • для обогрева административных зданий в сельской местности и т. д.

для отопления палаток классическая печь-булерьян не подходит.

При установке булерьяна обязательно учитывают мощность и габариты отопительного агрегата, поскольку от этого зависит, сможет ли прибор равномерно отапливать всё помещение

Не менее важно правильно выбрать место установки канадской печи, по всем правилам оборудовать дымоход и обеспечить его регулярное обслуживание.

Схема установки конвекционного агрегата

Правильная эксплуатация и обслуживание печи

Для быстрой растопки печи используют мелко наколотые сухие дрова, под которые укладывают бумагу или картон. После воспламенения древесины в булерьян закладывают основную порцию топлива. Надо сказать, что для этого агрегата идеально подходят толстые поленья длиной до 40 см — они будут отдавать тепло в течение нескольких часов. Не следует более 20–30 минут прогревать печь с полностью открытой заслонкой — бренеран рассчитан на тление топлива, поэтому большой огонь попросту будет уносить львиную долю тепловой энергии в трубу. Кроме того, докрасна разогретую печь может покоробить или же разойдётся один из сварных швов.

После того как дрова полностью разгорятся, печь переводят в режим газификации, для чего прикрывают шибер и дроссель. О работе агрегата в режиме газогенератора свидетельствует небольшое пламя под сводом топливной камеры, сопровождающее процесс горения выделяющихся газов.

От того, насколько сухими будут дрова, зависит эффективность агрегата. Поэтому топливо перед закладкой рекомендуется просушить. Кстати, для этого можно использовать тепло самой растопленной печки, если укладывать очередную охапку дров на теплообменные трубы.


Универсальность буллера проявляется даже при сушке дров

Дым, заполняющий помещение при растапливании буржуйки, свидетельствует об одной из следующих ошибок:

  • недостаточная высота дымохода. Отличные тяговые характеристики обеспечит труба высотой не менее 5 м, при этом её верхний срез обязательно должен располагаться над кровлей;
  • закрыта шиберная заслонка;
  • отложения конденсата и сажи сузили дымовой канал настолько, что нормальный отвод продуктов горения стал невозможен. Их необходимо убрать.

Загрязнение печи в процессе эксплуатации проявляется не только в ухудшении тяги. Отложения на шибере препятствуют его нормальному закрытию, а слой сажи на внутренних поверхностях отопительного агрегата значительно ухудшает теплообмен.

Для того чтобы почистить булерьян, применяют несколько способов, один из которых предусматривает выжигание смол и сажи. Специалисты не рекомендуют прожигать агрегат, поскольку это связано с разогревом печи и дымохода до слишком высокой температуры. Кроме того, процесс нередко сопровождается неконтролируемым воспламенением и выбросом горящих остатков на крышу.


Чистка выжиганием сажи грозит большой бедой

Лучше всего чистить буллер и дымоход старинными методами, при помощи металлических щёток и скребков. Грязь и маслянистые отложения из дымохода удаляют, предварительно сняв фланец в его нижней части. Внутреннюю поверхность топочной камеры можно привести в должный вид при помощи небольшого малярного шпателя или стамески.

Помните, что если при регулярной эксплуатации булерьяна требуется чистка дымохода чаще, чем два раза в год, значит, оптимальный режим работы печи не достигнут. Для эффективной работы агрегата экспериментируют с положением заслонок, определяя положение, в котором топливо будет сгорать полностью.

Конструкция и особенности эксплуатации системы отопления (видео)

Трудности при изготовлении печи «Булерьян» могут возникнуть не из-за конструктивной сложности агрегата, а по причине отсутствия необходимых навыков при работе со сварочным и слесарным оборудованием. Тем не менее не стоит отчаиваться преждевременно — часть работы можно выполнить самостоятельно, а наиболее сложные и ответственные этапы доверить профессионалам. Даже несмотря на дополнительные расходы, стоимость собственноручно изготовленного калорифера удастся снизить в два и более раза по сравнению с заводской продукцией.

Какой дымоход подходит булерьяну

Булерьян – это печь длительного горения, поэтому дымоход для нее должен быть выбран в соответствии с некоторыми требованиями. Если система будет установлена или выбрана неверно, тогда булерьян может начать дымить. Почему? Это вполне очевидно. Большое количество дыма и неэффективность теплообмена – это явные признаки в ошибках выбора дымоотводной трубы.

Оптимальным решением в выборе дымохода для булерьяна является керамика. Этот материал устойчив к перепаду температуры, а также предотвращает появление конденсата. Делать такую конструкцию нужно по принципу конструктора, то есть выкладывать друг на друга. Используя такой простой метод, можно собрать дымоход довольно быстро.

Конструкция дымохода из керамических труб

Далее следуют дымоходы, которые сделаны из нержавейки. Такие трубы очень легко монтируются и если не торопится, а делать все внимательно, тогда в течении нескольких часов вся конструкция будет готова. Такой дымоход имеет и ряд недостатков, которые связаны с необходимостью в дополнительном утеплении труб, поскольку под воздействием высокой температуры они могут быстро деформироваться.

Традиционным выбором для домов является кирпичный дымоход. Он будет актуален в случае, если его достаточно вмонтировать в уже существующую систему, а не строить с самого начала. Таким образом, кирпичный дымоход не обойдется в большую сумму денег и будет эффективно работать на протяжении многих лет.

Внимание! Многие интересуются, почему нельзя использовать асбестовые трубы для печи булерьян. Ответ простой – даже утепленный вариант станет причиной для появления огромного количества конденсата .

Конструктивные особенности современных буржуек


Описывать старинные буржуйки нет смысла, поэтому мы раскроем секреты функциональности современных отопительных элементов такого типа. Что же повысило их эффективность?

Облицовка из жаропрочных материалов. Как и раньше, топка прибора сделана из чугуна или из стали, нагревается она моментально, а чтобы замедлить процесс остывания, изобретатели использовали жаропрочную отделку. Изнутри емкость для горения топлива отделали шамотными пластинами, благодаря которым тепло сохраняется дольше.

Дожиг. Своды в теперешних буржуйках достаточно высоки, что позволяет монтировать в них систему так называемого повторного дожига газов. Это повышает КПД и заметно снижает температуру выходящих в трубу продуктов горения.

Медленное сгорание. Дверцы топки оборудованы затвором, обеспечивающим герметичное прилегание, которое препятствует попаданию дыма в помещение. Кроме того, на дверцах зольника и топки есть специальные воздухозаборные отверстия, они обеспечивают допуск воздуха, поэтому процесс горения замедляется.

Совет! Для контроля над процессом горения в дверцу топки буржуйки встраивают небольшое окошко из огнеупорного стекла. Оно позволяет следить за тем, не закончилось ли топливо, и вовремя его подкладывать.

Как работает печь булерьян

Функционирование топочного узла в такой конструкции отдаленно похоже на работу газового котла. Топка состоит из пары камер. В первой камере медленно тлеет топливо, образуя несгоревшие окончательно газы. Они догорают уже в следующей камере, что обеспечивает принудительную подачу воздуха посредством установленных форсунок.


Как сделать булерьян

Благодаря «двойному» сжиганию отходов почти не остается, а КПД превышает 80%.

Внимание! В связи с тем, что в гаражном помещении нет необходимости в высокой температуре (чем оно и отличается от жилого), печь желательно оборудовать терморегулятором. . Есть три возможных метода регулировки температуры:

Есть три возможных метода регулировки температуры:

  • с помощью шибера (регулятора), установленного на дверке;
  • посредством шибера, закрепленного на дымоотводе;
  • сочетанием двух предыдущих способов, что позволяет комплексно управлять подачей воздуха.

    Как работает печь «булерьян»

Как уже отмечалось в начале статьи, одной из особенностей конструкции «булерьяна» можно назвать специальные трубки, утопленные в топочную камеру на две трети своего диаметра. Это и обеспечивает быстрый обогрев помещения.

Такие печи выполняют сразу две функции:

  • быстро разогревают воздух до необходимой температуры;
  • длительное время поддерживают эту температуру.

Более того, они не сушат воздух и не раскаляются при работе.


Булерьян

Внимание! Эксперты не советуют использовать уголь, поскольку это приводит к быстрому прогоранию трубок, которые, как известно, занимают большую часть корпуса. Если правильно соблюдать режимы работы и загружать лишь то топливо, которое можно использовать, то эксплуатационный срок «булерьяна» будет неограниченным.

Видео – Обзор печи «булерьян»

Как правильно топить

Основной режим работы «Булерьяна» — режим тления (дров, пеллет, щепы, брикетов). Интенсивное горение — только в первое время для быстрого нагрева помещения. Если горение постоянно будет активным, металл быстро прогорит: не для такого режима она создавалась.

Для начала печь требуется разжечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т.д. главное требование — сухое топливо, горящее с высокой скоростью. Объем закладки — на 20-30 минут горения. Тут нужно приноровиться: топливо должно превратиться в угли в то время, когда помещение почти полностью прогрелось.


Сначала закладывают сухое быстро сгорающее топливо

Огонь зажигают при открытой заслонке и дросселе, дверцу закрывают. Горит топливо активно и помещение греется быстро: в это время через четыре трубы в минуту проходит от 4 до 6 кубов воздуха, а температура на выходе — в районе 140оС. Так что даже на приличное помещение много времени не понадобится.

За процессом нужно наблюдать: через стекло в дверце или через открытый дроссель, правда, второй способ очень неудобный. Когда топливо превратиться в угли, в топку подкидывают крупно нарубленные дрова. Можно и целые чурбаки, только протолкните… Можно заложить брикеты. Что использовать нельзя, так это уголь. Не рассчитана печь на такие температуры. Буллерьяны — это чисто дровяная печь.

Теперь дроссель выставляете в тот режим, который требуется (можно в крайнее положение до ограничителя), шибер в положение «закрыто» (открытой остается ¼ от сечения дымохода). При таком положении топливо тлеет, и процесс идет ступенчато. Из труб выходит воздух, разогретый до 60-70оС, а корпус печи при этом имеет температуру около 50оС.

Как не нужно топить: не нужно «разгонять» печь до супер высоких температур. И дело не только в том, что металл прогорит. Просто при такой конструкции большая часть тепла воздуху через нагревательные трубы не передаться: его теплопроводность ограничена. А весь излишек просто улетит через дымоход на улицу. Потому производитель категорически не советует использовать уголь или кокс: пустая трата средств, да к тому же и оборудование быстро выйдет из строя, а завод претензий не примет — нарушены условия эксплуатации.

Модификации Булерьянов и их принципы работы

Обложив Булерьян кирпичом, Вы не только повысите ее эффективность, но и защитите своих домочадцев от возможных ожогов при случайном соприкосновении с печью.

Далее мы рассмотрим две интересные модификации печи Булерьян. Первая из них нацелена на работу в составе водяных систем отопления. Все дело в том, что воздушный трубчатый теплообменник может быть с легкостью обращен в водяной теплообменник. Пропуская по нему теплоноситель, мы получим полноценный котел Булерьян, радующий потребителей длительным горением и мощной отдачей тепла.

Печи Булерьян с водяными теплообменниками представлена в продаже в виде уже готовых моделей. Как утверждают отзывы пользователей, они отличаются высокой эффективностью и быстро прогревают теплоноситель в системе отопления – сказывается высокая производительность системы. Если нет денег на покупку водяной модификации, но у вас уже есть воздушная печь Булерьян, вы можете переделать ее под воду.

Принцип работы печи Булерьян с водяным теплообменником не меняется – здесь используется все тот же пиролиз, радующий длительным горением.

Ничто не мешает приспособить печь Булерьян для обогрева нескольких помещений без прокладки водяного отопления. Делается это путем организации воздуховодов, разводимых по комнатам. Например, печку можно смонтировать в малогабаритном помещении, оснащенном окошками для забора воздуха снизу и отходящими сверху воздушными каналами. Если хочется более серьезной производительности, следует поработать с конвектором:

  • Объединить заборные отверстия одной трубой и установить здесь дутьевой вентилятор;
  • Объединить выпускные отверстия аналогичной трубой и направить потоки воздуха в комнаты.

В заключение

Внешне печь напоминает барабан из прочной стали. Устройство обладает толстыми стенками, набором труб и жаропрочным покрытием. Всё это способствует быстрому нагреванию воздуха и его равномерному распределению по дому. Работает оборудование по принципу естественной конвекции.

Когда потребители читают отзывы о печи «Булерьян», они понимают, что данная установка имеет преимущества в виде высокого коэффициента полезного действия, а также эффективности работы, но и свои недостатки. Последние выражены в особенностях конструкции. Она предусматривает наличие камеры сгорания, которая является открытой, что приводит к пересушиванию воздуха и распространению специфического запаха.

У печи на трубах могут оседать капли конденсата, так как медленное тление топлива способствует остыванию отработанного газа. Но покупатели смогли справиться с этим минусом. Они дополняют конструкцию кожухом.

Интересное чтиво
Помогла статья? Оцените её
1 Star2 Stars3 Stars4 Stars5 Stars
Загрузка...
Рейтинг автора
Автор статьи
Константин Корепов
Написано статей
1261
Добавить комментарий
